Coup'DIN GH3-E

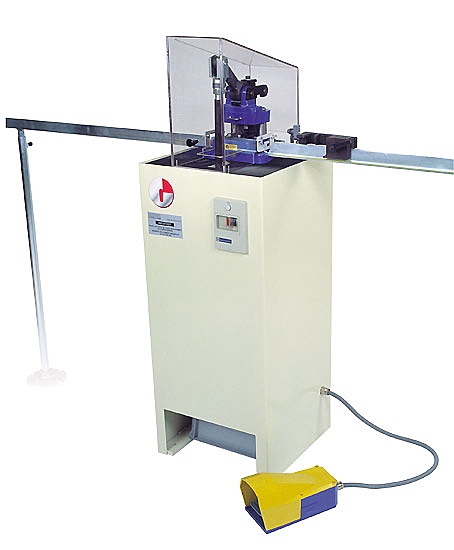

Coup'DIN GH3-E, Elektrische Tragschienenschneider- und Lochgerät Elektrische Stanzmaschine für Hutschienen
Sehen Sie sich die Tabelle mit den Referenzen für Maschinen und Werkzeuge an:
Jede Maschine wird mit 1 Schneidmesser und 2 Standardstempeln von 6,5 x 13 mm, 1 Lineal von 1,20 m, Anschlag und Stützfuß geliefert.

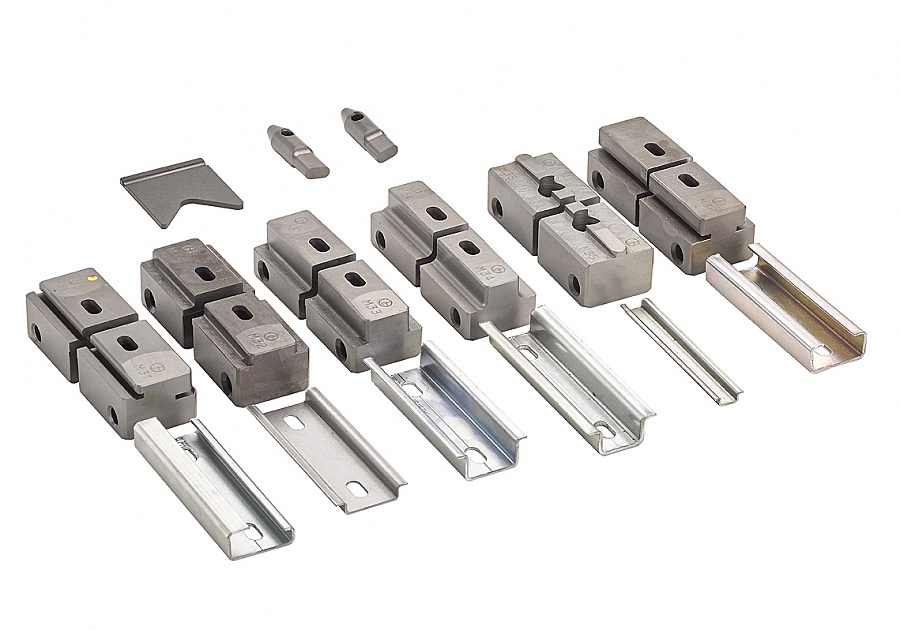

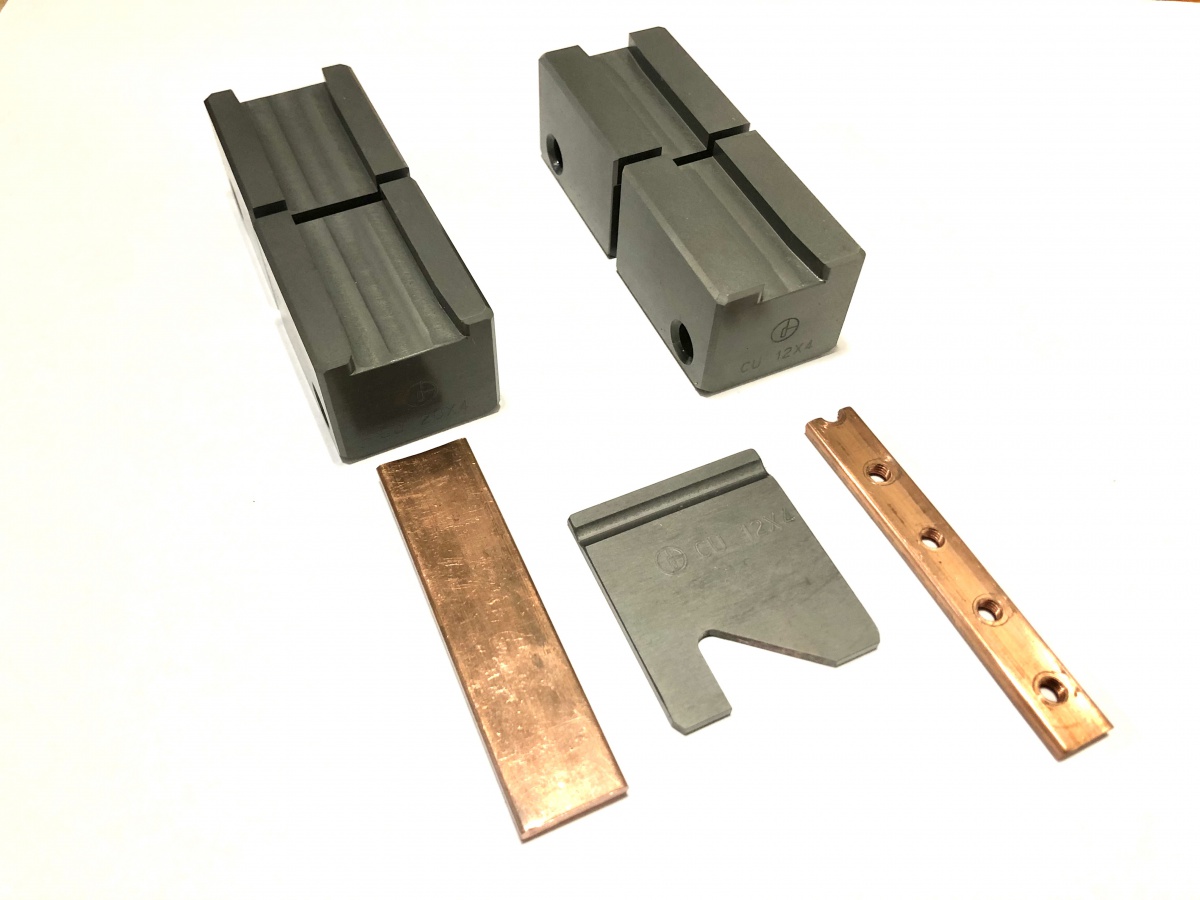

Die Matrizen werden entsprechend der zu schneidenden Schienen ausgewählt (siehe Tabelle).
Schneller Wechsel der Werkzeuge ohne Schlüssel. FORM BEZEICHNUNG BREITE. HOCH. EP.
Technische Daten
-
Gewicht: 90 KG
-
Abmessungen (ohne Lineal): 400 X 400 X 1200 mm
- Matrizen sind entsprechend der zu schneidenden Schiene auszuwählen.
VERWANDTE PRODUKTE
- COUP'DIN GH3-M
- COUP'DIN GH3-P
- AL G
Beispiel: Für eine Hutschiene 35 x 15 x 1,5 wählen Sie Matrizen mit der Bezeichnung M33.
| FORM | BEZEICHNUNG | BREITE. | HOCH. | EP. |
REFERENZ MATRIZEN |
 |
Din hoch symmetrisch |
35 | 15 | 1.5 | M33 |
 |
Din hoch asymmetrisch |
32 | 15 | 1.5 | M31 |
 |
Din niedrig symmetrisch |
35 | 7.5 | 1 | M32 |
 |
C 30X15 | 30 | 15 | 1.5 | M38 |
 |
C 20X14 | 20 | 14 | 1.5 | M37 |
 |
Schneider AM1 ED200 |
35 | 15 | 1 | MA36 |
 |
Schneider AM1 ED201 |
35/37 | 15 | 1.5 | MP36 |
 |
Din verstärkt symmetrisch |
35 | 15 | 2.4 | M34 |
 |
Din ALU symmetrisch |
35 | 15 | 2.4 | M33AL |
 |
TS15 symmetrisch |
15 | 5 | 1 | M35 |
Andere Profile auf Anfrage
SCHEREN UND MATRIZEN
| BEZEICHNUNG | REFERENZ |
| ELEKTRISCHE SCHERE | GH3-E |
| Auf Sockel, bewegliches Sicherheitsgehäuse, Lineal 1m20, Anschlag, Stützfuß, 1 Schneidmesser, 2 Stempel 6.5x13, Dreiphasen-Getriebemotor 400V mit Drehmomentbegrenzer, elektrisches Steuerpedal. | |
| STANDARD MATRIZEN | |
| DIN asymmetrisch 32 x 15 x 1,5 | M31 |
| DIN symmetrisch 35 x 7,3 x 1 | M32 |
| DIN symmetrisch 35 x 15 x 1,5 | M33 |
| DIN symmetrisch 35 x 15 x 2,4 Aluminium | M33AL |
| DIN symmetrisch 35 x 15 x 2,3 mit speziellem Schneidmesser | M34+ L331.23 |
| SYMMETRISCH TS 15 -15 x 5 x 1 | M35 |
| TELEMECANIQUE AM1 ED 200 - 35 x 15 x 1 | MA36 |
| TELEMECANIC AM1 ED 201 - 37 x 15 x 1,5 | MP36 |
| 20 x 14 x 1,5 C-förmig mit speziellem Schneidmesser | M37+L37 |
| C-Form 30 x 15 x 1,5 | M38 |
| Andere Abmessungen der Stanzungen oder Schienen: nach Ihren Zeichnungen und Mustern | |
| OPTIONEN | |
| Pflugschar mit Stützfuß | RA2 |
| Sockel für Handschere | SF03 |
| 2m-Lineal, Mehrpreis | R2 |
| Paneele zur Aufbewahrung von Werkzeugen | CR2 |
| UMBAUSATZ | |
| Handschere zu elektrischer Schere | GH3-K |
| Handschere in pneumatische Schere | GH3-PK |
ERSATZTEILE
| BEZEICHNUNG | REFERENZ |
| Standard Schneidmesser (Maschinen Nr. 1503 bis 4235) | L331 |
| Standard Schneidmesser (Maschine Nr. 4236 bis 4550) | L332 |
| Standard Schneidmesser (Maschine ab Nr. 4551) | L331 |
| Spezial Schneidmesser | LS3 |
| Schneidmesser für verstärktes Profil 35 x 15 x 2,3 | L331.2,3 |
| Schneidmesser für verstärktes Profil 35 x 15 x 2,3 (Maschinen Nr. 4236 bis 4550) | L332.2,3 |
| Satz von 2 Stempeln für Standardstempel 6,5x13 | P33LC |
| Stempelhalter | REP2 |
| Kappe für Zahnrad | REP3 |
| Schneidmesserführung (Maschinen Nr. 1503 bis 4235) | REP9 |
| Schneidmesserführung (Maschine ab Nr. 4551) | REP9,1 |
| Zahnstange | REP4 |
| Ritzel | REP5 |
| Ritzel- und Rollenriemen (2 Stück) | REP6 |
| Ritzelachse | REP7 |
| Achse der Rolle | REP7-2 |
| Rolle | REP13 |
| Bügel zum Halten der Stempel | REP10 |
| Bügel zur Aufnahme der Matrizen (M oder P/E) | REP11 |
| Abstreifer (für Nr. 1503 bis 4235) | REP14 |
| Abstreifer (für Nr. 4236 bis 4550) | REP14.1 |
| Abstreifer (ab Nr. 4551) | REP14.2 |
| Federachse | REP19 |
| Feder des Manövrierarms | REP40 |
| Manövrierarm, Länge 1m | REP41 |
| Linealfuß | REP42 |
| STANDARD MATRIZEN | |
| DIN asymmetrisch 32 x 15 x 1,5 | M31 |
| DIN symmetrisch 35 x 7,3 x 1 | M32 |
| DIN symmetrisch 35 x 15 x 1,5 | M33 |
| DIN symmetrisch 35 x 15 x 2,4 Aluminium | M33AL |
| DIN symmetrisch 35 x 15 x 2,3 mit speziellem Schneidmesser | M34+ L331.23 |
| SYMMETRISCH TS 15 -15 x 5 x 1 | M35 |
| TELEMECANIQUE AM1 ED 200 - 35 x 15 x 1 | MA36 |
| TELEMECANIC AM1 ED 201 - 37 x 15 x 1,5 | MP36 |
| 20 x 14 x 1,5 C-förmig mit speziellem Schneidmesser | M37+L37 |
| C-Form 30 x 15 x 1,5 | M38 |
