In der Elektrokonstruktion ist der Niederspannungshauptschrank (NSHV) der zentrale Punkt der Stromverteilung. Er ist das Bindeglied zwischen der Stromzufuhr und der Verteilung des Stroms innerhalb der Fabrik, des Gebäudes usw. In diesen Fällen erfordern die hohen Bemessungsströme die Verwendung von flexiblen oder starren Kupferschienen für die Herstellung des Verteilers, die den Strom transportieren.
Die Scheren für Kupferschienen von Grangier ermöglichen es dem Verkabelungstechniker und dem Elektriker, die Kupferschienen einfach und präzise zu formen und zu biegen, um sie in die Schalttafel zu integrieren und sie an die Trenn-, Schutz- und Steuerorgane anzuschließen.
Vielseitige Werkzeugmaschinen zum Schneiden, Stanzen und Falten

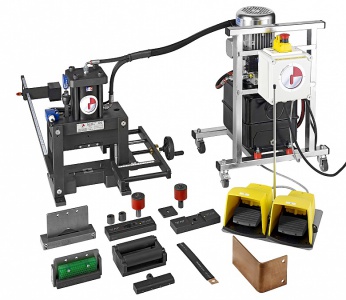

Die Firma Grangier bietet unter einer breiten Palette von Maschinen für Schalttafelbauer und Elektrowerkstätten ein komplettes und vielseitiges Sortiment an Scheren, Stanzmaschinen, Biegemaschinen/Abkantpressen für das Biegen, Biegen und Schneiden, das die Bearbeitung von Kupferschienen ausmacht, und auch leistungsfähige Maschinen zum Schneiden von Din-Schienen und zum Bohren von Türen und Schaltschränken.Die Kombimaschinen Schere, Stanze, Biegemaschine für Kupferschienen CM1

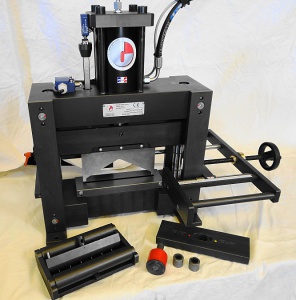

Die Kombimaschinen für Scheren, Stanzen und Abkantpressen sind von Natur aus vielseitig und ermöglichen die Durchführung aller Arbeiten, die mit Kupferschienen verbunden sind. Sie werden auch "Kombimaschinen Cisabarre" genannt und sind Produktionsmaschinen, aber aufgrund ihres geringen Budgets können sie auch für einmalige Arbeiten eingesetzt werden.Diese Maschinen sind mit Schneidmessern und Matrizen aus sehr zähem Stahlklingen ausgestattet, die eine fehlerfreie und verformungsfreie Bearbeitung von starren oder flexiblen Kupferschienen ermöglichen. Die Stempel sind aus sehr robustem Werkzeugstahl gefertigt und verfügen über eine integrierte, einziehbare Zentrierspitze. Für Serienarbeit und wiederholtes Falten sind millimetergenaue X/Y Anschläge eingebaut.
Viele verschiedene Stanzungen sind möglich: Runde Stanzungen, vertikale oder horizontale Langstanzen, mit einer großen Anzahl von möglichen Durchmessern und für flexible oder starre Starre Kupferschienen mit einer Dicke von bis zu 10 Millimetern und einer Breite von bis zu 200 Millimetern.
Das Schneiden, Biegen und Stempeln von Kupferschienen mit diesen Maschinen ist einfach und mühelos. Sie sind mit einer leistungsstarken Hydraulikzentrale und einer Vielzahl von Zubehör und Werkzeugen ausgestattet, wie z.B. einer Digitalanzeige für den Biegewinkel, die eine genauere und einfachere Einstellung ermöglicht. Die Kombimaschinen sind einfach zu bedienen und zu handhaben.
Das Elektrohydraulikaggregat ist mit einem Doppelpedal für Auf- und Abwärtsbewegung ausgestattet, mit einem Stopp in der Position, um die Kupferschienen neu zu positionieren. Die moderate Absenkgeschwindigkeit des Stempels verringert das Risiko von Fehlern und ermöglicht dem Bediener ein sicheres Arbeiten.

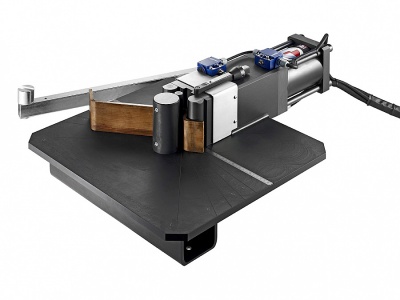

Hydraulische Biegemaschinen PH1
Hydraulische Biegemaschinen sind einfach zu bedienen. Sie können auf einer Fahrbaren Werkbank geliefert werden, um die Arbeit und die Mobilität des Arbeitsplatzes zu erleichtern. Sie sind aus hochwertigem, hochfestem Stahl gefertigt, robust und haben eine lange Lebensdauer.
Die hydraulischen Biegemaschinen PH1 können starre oder flexible (mehrlamellige) Kupferschienen mit einem Querschnitt von bis zu 160x10 auf der Kante biegen. Ihr robuster, doppeltwirkender Hydraulikzylinder wird von einer elektrohydraulischen CME-Zentrale über ein Doppelpedal bedient. Die hohe Druckkraft und das System zur Einstellung des Faltenwinkels ermöglichen ein präzises Arbeiten an der zu faltenden Stange. Die Biegewinkel (90, 60, 45°...) sind in die Arbeitsplatte eingraviert, um die Bearbeitung der gebogenen Stangen zu erleichtern.
Die Combo CM1-PH1 und Duo CM1-PH1 auf der Werkbank
Je nach der Konfiguration Ihrer Werkstatt kann ein Combo oder Duo die ideale Lösung für die Bearbeitung von Kupferschienen sein.

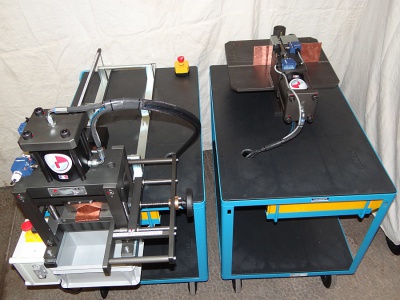

Für Werkstätten mit hohem Durchsatz bietet die Combo CM1-PH1 die Möglichkeit, mit der Cisabarre CM1 zu schneiden und zu stanzen und mit der Abkantpresse PH1 Kupferschienen zu biegen. Der Vorteil einer Combo ist die unabhängige Verwendung der Scherenschere und der Abkantpresse, da beide mit einer Hydraulikzentrale ausgestattet sind und an separaten Werkbänken befestigt sind.

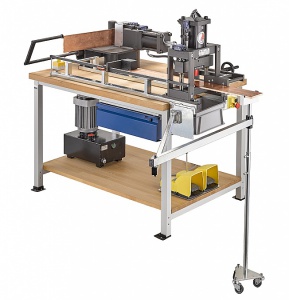

Das Duo CM1-PH1 auf einer Werkbank hat die gleichen Funktionen mit einem bedeutenden Unterschied: die Verwendung einer einzigen Hydraulikzentrale für beide Werkzeugmaschinen. Dies führt zu einer kompakteren Ausrüstung, die in einer einzigen Arbeitsstation auf einer fahrbaren Werkbank mit Rollen zusammengefasst und sehr robust ist. Das Duo ermöglicht jedoch nur den Betrieb einer Maschine zur gleichen Zeit: entweder PH1 oder CM1.
Das Duo CM1-PH1 ist eine Produktionsanlage, bei der die Cisabarre CM1 die Kupferschienen schneidet und stanzt und die Abkantpresse PH1 die Kupferschienen anschließend biegt. Es können sowohl starre als auch flexible Kupferschienen bearbeitet werden. Die beiden Steuerpedale betätigen die Abkantpresse und die Schere separat

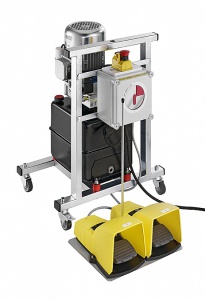

Die Elektrohydraulikzentrale CME
Die Elektrohydraulikzentrale ist ein unverzichtbarer Bestandteil der Kombimaschinen CM1 und Abkantpressen PH1 von Grangier. Elektrohydraulikzentralen sind einfach aufgebaut und bewährt, verbrauchen wenig Energie, steigern die Produktivität und verringern das Risiko von Maschinenstillständen.
Mit seiner hohen Leistung (bis zu 160 bar) und seiner einphasigen 240 V Stromversorgung ist die Elektrohydraulikzentrale CME Grangier einfach und leistungsstark. Es ist kompakt und kann auf einem Fahrgestell mit Rollen montiert werden. Mit einem Doppelpedal (Auf und Ab) ist die Bedienung besonders einfach und effizient.
