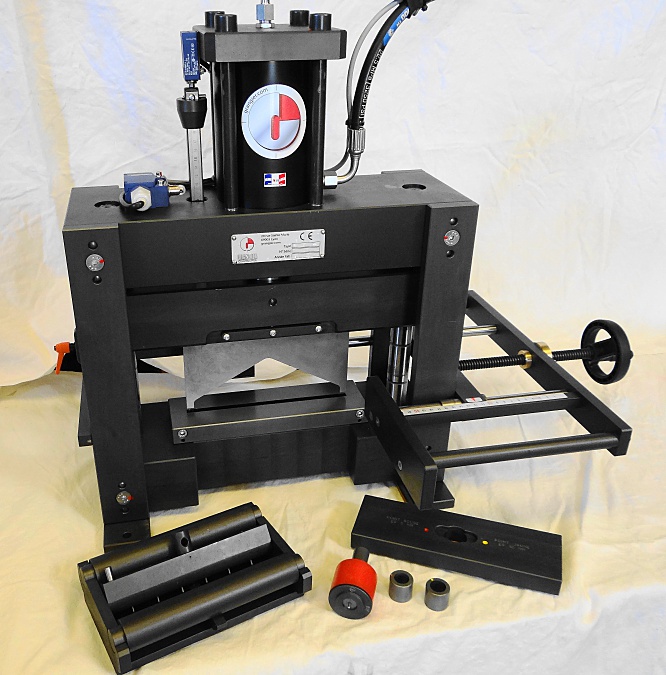

Kombimaschine Cisabarre CM1-200
Sehen Sie sich die Tabelle mit den Referenzen für Maschinen und Werkzeuge an:
Eine Produktionsmaschine für 3 Anwendungen:
SCHNEIDEN
Schneidmesser und Matrize für starre Stangen bis 200x12
PINCONNAGE
Für starre und flexible Stangen bis zu einer Dicke von 12 mm.
Stempel mit Zentrierspitze, integrierte X/Y-Anschläge für Serienarbeit.
Standardgrößen :
Diamètre 5-6-7-8-9-10-11-12-13-14-15-16-17
Oblongs 5-6-7-8-9-10-11-12-13 X 16 mm
FALTEN
Für Stangen bis zu 200 X 12 mm.
Präzise Einstellung des Biegewinkels durch verstellbaren elektrischen Anschlag und Zentrierspitzen, die in die Biegerolle integriert sind.

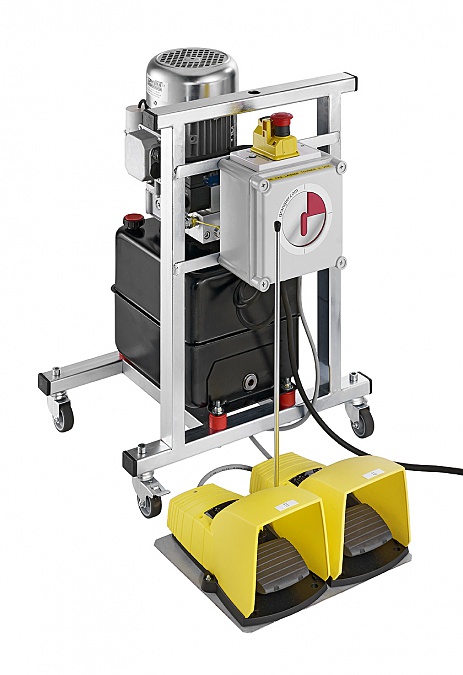

Das elektrohydraulische CME-Aggregat ist mit einem Doppelpedal für Auf- und Abwärtsbewegung ausgestattet, das in jeder Position arretiert werden kann.
Technische Daten
- Leistung: 15 Tonnen
- Maximaler Druck: 200 bar
- Elektrohydraulische Zentrale CME 240V einphasig, auf fahrbarem Rahmen
- Gewicht des Kopfes: 160 KGS
- L x B x H: 475x260x650
VERWANDTE PRODUKTE
- Kombimaschine Cisabarre CM1-125
- Hydraulische Biegemaschine PH1-160
- Hydraulische Biegemaschine PH1-125
- Elektro-hydraulische Zentrale CME
- Combo CM1+PH1 auf der Werkbank
- Duo CM1+PH1 auf Werkbank
Cisabarre CM1-200 Referenzen
| BEZEICHNUNG | REFERENZEN |
| HYDRAULISCHER KOPF : | CM1-200 |
| Werkzeuglos, Zylinder Ø120 doppeltwirkend, verstellbarer elektrischer Anschlag für wiederholtes Falten, max. Abmessungen der Stange: 125x10 mm | |
| X/Y-ANSCHLÄGE : | GXY-200 |
| Für Serienarbeiten ohne Anreißen, X=0-125mm. Y=0-1000mm. | |
| HYDRAULIKZENTRALE : | CME |
| Auf fahrbarem Untergestell, 15 l Tank, 160 bar, 240 Volt, Steuerung über Doppelpedal Auf/Ab, mit Positionshaltung, 2 m Schläuche | |
| SCHNEIDEN VON STARREN STÄBEN : | |
| Matrize für starre Stangen 125 x 10 max | CBS1-200 |
| Schneidmesser für starre Stangen 125 x 10 max | LR1-200 |
| SCHNEIDEN VON FLEXIBLEN BALKEN : | |
| Matrize für flexible Stangen 125X10 max | MBS1-200 |
| Schneidmesser für flexible Stange 125X10 max | LS1-200 |
| STANZEN VON FLEXIBLEN UND STARREN STÄBEN : | |
| Führung Matrizen Runde Stanzung | GM1-200 |
| Matrizenführung für Längliche Stanzung | GMO-200 |
| Stempel, Abstreifer und Matrize mit Zentrierspitze : | |
| Runde Bohrungen: | |
| Für Stangen von 0 bis 6 mm. | |
| Ø7 | PMD7 |
| Ø8 | PMD8 |
| Ø9 | PMD9 |
| Ø10 | PMD10 |
| Ø11 | PMD11 |
| Ø12 | PMD12 |
| Ø13 | PMD13 |
| Ø14 | PMD14 |
| Ø15 | PMD15 |
| Ø16 | PMD16 |
| Ø17 | PMD17 |
| Für 10 mm dicke Stangen: Matrizen mit größerem Spiel | |
| Ø7 | M107 |
| Ø8 | M108 |
| Ø9 | M109 |
| Ø10 | M1010 |
| Ø11 | M1011 |
| Ø12 | M1012 |
| Ø13 | M1013 |
| Ø14 | M1014 |
| Ø15 | M1015 |
| Ø16 | M1016 |
| Ø17 | M1017 |
| Langlochbohrungen : | |
| Für Stangen von 0 bis 6 mm. | |
| 7x16 | PMD7X16 |
| 9x16 | PMD9X16 |
| 11x16 | PMD11X16 |
| 13x16 | PMD13X16 |
| Für 10 mm dicke Stäbe: Matrizen mit größerem Spiel | |
| 7X16 | MO10 7X16 |
| 9x16 | MO10 9X16 |
| 11x16 | MO10 11X16 |
| 13x16 | MO10 13X16 |
| WERKZEUGE ZUM FALTEN : | |
| Für Stange 200 x 12 max., Falten V mit Zentrierspitzen, Mindestabstand zwischen 2 Faltungen: 50 mm | OP1-200 |
CISABARRE CM1-200 Referenzen
