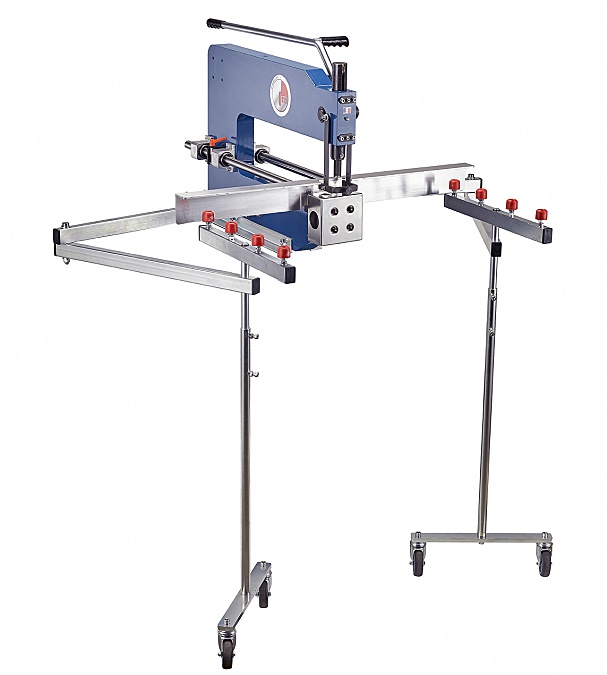

CT2-M MANUELLE STANZMASCHINE
Handstanzmaschinen für Türen, Paneele, Elektrogehäuse bis Ø63,5
Sehen Sie sich die Tabelle mit den Referenzen für Maschinen und Werkzeuge an:
Diese Maschine ist sehr einfach zu bedienen: dank des versenkbaren Stempels, der in jeden Stempel integriert ist, ist die Positionierung der Bohrungen sicher und schnell
- Die Tragarme sorgen dafür, dass die Türen (bis zu 1000 x 2000 mm) mühelos innerhalb des C-Gestells bewegt werden können.
- Ein optional erhältliches Führungslineal ermöglicht das Ausrichten von Lochreihen oder rechteckigen Ausschnitten durch Knabbern.
Technische Daten
- Gewicht: 110 KG
- Tiefe des C-Gestells: 510 mm
- Bohrkapazitäten :
max. 2mm auf Stahl für Ø 5 bis 22.5 und quadratisch 45,3X45,3.
1,5 mm. für Ø 25,5 bis 60
1,2 mm max. auf Edelstahl
4 mm auf Kunststoff oder Polyester
für größere Kapazitäten siehe elektro-hydraulische Versionen CT2H-125 und CT2H-63.5
- Umrüstsatz auf CT2H-125 oder CT2H-63.5 erhältlich.
VERWANDTE PRODUKTE
- CT2-H125 elektro-hydraulische Stanzmaschine
- CT2-h elektro-hydraulische Stanzmaschine
- runde und rechteckige Stanzwerkzeuge für Stahl Standard
- runde und rechteckige Stanzwerkzeuge für Edelstahl

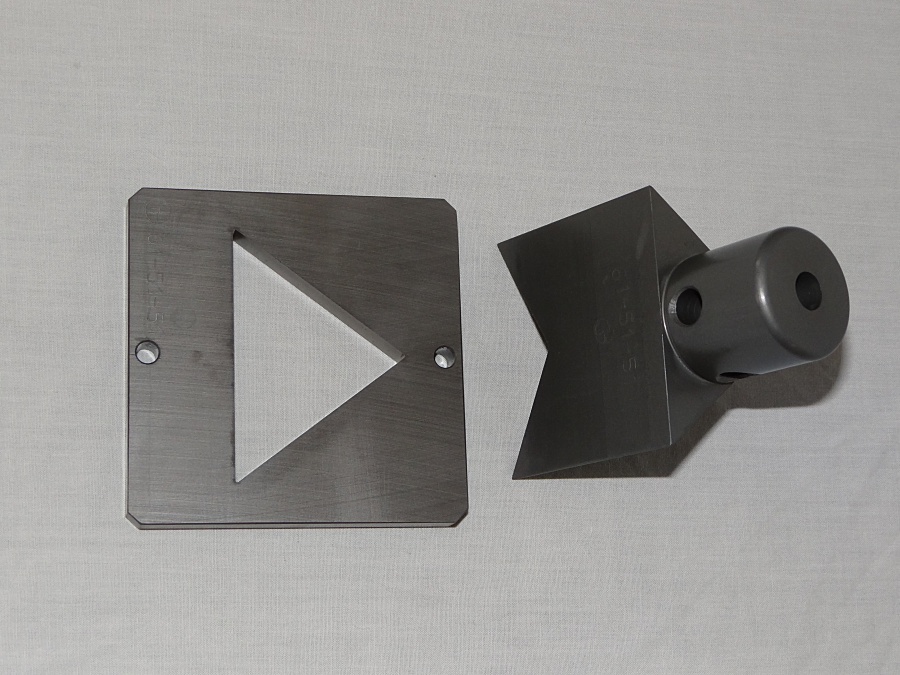

- rechteckige und runde Stanzwerkzeuge "Sonderanfertigungs-Stanzwerkzeuge".
- koffer für manuelle hydraulikpumpen und ausstecher für stahl tristar
- sets manuelle hydraulikpumpen und ausstecher für Edelstahl tristar mehr
- tragbare Hydraulikpumpen für akku punch Ausstechformen
- stanzzylinder für Stanzmesser mit hydraulischer Fußpumpe
- lochsäge
Stempel Matrizen Ø23 bis 60
| BOHREN | ANWENDUNG | REFERENZ |
| RUNDE BOHRUNGEN: | ||
| Ø25,5 | ISO 25 | PMR25,5 |
| Ø28,3 | PG 21 | PMR28,3 |
| Ø30.5 | PMR30.5 | |
| Ø32,5 | ISO 32 | PMR32,5 |
| Ø33 | PMR33 | |
| Ø34 | PMR34 | |
| Ø37 | PG 29 | PMR37 |
| Ø40,5 | ISO 40 | PMR40.5 |
| Ø41,5 | PMR41.5 | |
| Ø43 | PMR43 | |
| Ø44 | PMR44 | |
| Ø47 | PG 36 | PMR47 |
| Ø50,5 | ISO 50 | PMR50,5 |
| Ø54 | PG 42 | PMR54 |
| Ø56 | PMR56 | |
| Ø60 | PG 48 | PMR60 |
| Ø63,5 MAXI | ISO 63 | PMR63,5 |
| QUADRATISCHE UND RECHTECKIGE BOHRUNGEN: | ||
| 15X15 | PMC15X15 | |
| 16,1X13,5 | PMC16,1X13,5 | |
| 18X12 | PMC18X12 | |
| 20X20 | PMC20X20 | |
| 22X22 | PMC22X22 | |
| 25X7 OBLONG | Schraube 6 | PMC25x7 |
| 30X22 | PMC30X22 | |
| 33X15 | PMC33X15 | |
| 33X20,3 | PMC33X20,3 | |
| 34X21,5 | PMC34X21,5 | |
| 35X10 | PMC35X10 | |
| 35X35 | HARTING-STECKER | PMC35X35 |
| 36,5X21,5 | PMC36,5X21,5 | |
| 36X26 | PMC36X26 | |
| 36X36 | PMC36X36 | |
| 40X30 | 67,5x 30 | PMC40X30 |
| 40X40 | PMC40X40 | |
| 45X29 | 71 x 29 | PMC45X29 |
| 45,3X 22,2 | DIN 48 x 24 | PMC45,3X22,2 |
| 45,3X 45,3 | DIN 48 x 48 und höher | PMC45,3X45,3 |
| 46X36 | PMC46X36 | |
| 47X36 | PMC47X36 | |
| 50X14 | PMC50X14 | |
| 50X25 | PMC50X25 | |
| 50X37 | PMC50X37 | |
| 50X44,5 | PMC50X44,5 | |
| 58,5X 58,5 maximal | nach Maß | PMCS |
| 9-polig | d-Sub 9-polig | PMSD9 |
| 15 Pin | d-Sub 15-polig | PMSD15 |
| 25 Stifte | d-Sub 25-polig | PMSD25 |
| 37 Pin | d-Sub 37-polig | PMSD37 |
| SCHNEIDMESSER FÜR GROSSE ÖFFNUNGEN: | ||
| Schneidmesser, Messerhalter und Matrize 30X5 zum Schneiden | LD30 | |
| Schneidmesser, Messerhalter und Matrize 45,3X5 zum Schneiden | LD45 | |
| Schneidmesser, Messerhalter und Matrize 60X5 zum Schneiden | LD60 | |
| FORMEN FÜR KNOPFLÖCHER: | ||
| Stempel-Matrize-Set für Knopflöcher D6,5x D12 | PMBS12X6,5 | |
| Stempel und Matrize für Knopfloch D7x D15 | PMBS15X7 | |
| AUSSCHNITTE FÜR SCHLÖSSER: | ||
| D22,5X20,1 | PMRS22,5X20,1 | |
| D22,5X18,5 | PMRS22,5X18,5 | |
| D22,5X21,2 | PMRS22,5X21,2 | |
| D17XD10 X33.3 hoch | PMBS17X10 | |
Stempel Matrizen Ø3 bis 22.5
| BOHREN | ANWENDUNG | REFERENZ |
| Ø4,2 | PMR4.2 | |
| Ø5 | PMR5.2 | |
| Ø6,5 | PMR6.5 | |
| Ø8 | LED | PMR8 |
| Ø8,2 | LED | PMR8,2 |
| Ø10 | PMR10 | |
| Ø10,2 | PMR10,2 | |
| Ø12 | PMR12 | |
| Ø12,2 | LED/ISO 12 | PMR12,2 |
| Ø12,7 | PG7 | PMR12,7 |
| Ø14,5 | PMR14,5 | |
| Ø15,2 | PG9 | PMR15,2 |
| Ø16,5 | ISO 16 | PMR16,5 |
| Ø17,5 | PMR17,5 | |
| Ø18,6 | PG11 | PMR18,6 |
| Ø20,4 | PG13/ISO 20 | PMR20,4 |
| Ø22,5 | PG16 | PMR22,5 |
| Schneidmesser-Set, Messerhalter Matrize 20X3 zum Schneiden | LD20 | |
| 8,7X8,7 | PMC8,7X8,7 | |
| Ø 23 maximal | nach Maß | PMRS |
CT2M-MASCHINEN UND ZUBEHÖR
| BEZEICHNUNG | REFERENZ |
| STANZMASCHINE CT2 MANUELL | |
| C-Gestell-Stanzmaschine, 250 mm tief, zur Befestigung an einer Werkbank (2 Befestigungsplatten werden mit der Maschine geliefert), mit Bedienungsarm, Abstreifsystem (zum Herausziehen des Stempels aus dem gestanzten Blech). | CT2-250 |
| MANUELLE STANZMASCHINE CT2 | |
| C-Gestell-Stanzmaschine, 500 mm tief, zur Befestigung auf einer Werkbank (2 Befestigungswinkel werden mit der Maschine geliefert), mit Bedienungsarm, Abstreifsystem (zum Herausziehen des Stempels aus dem gestanzten Blech), Maschine kann hydraulisch umgerüstet werden | CT2-M |

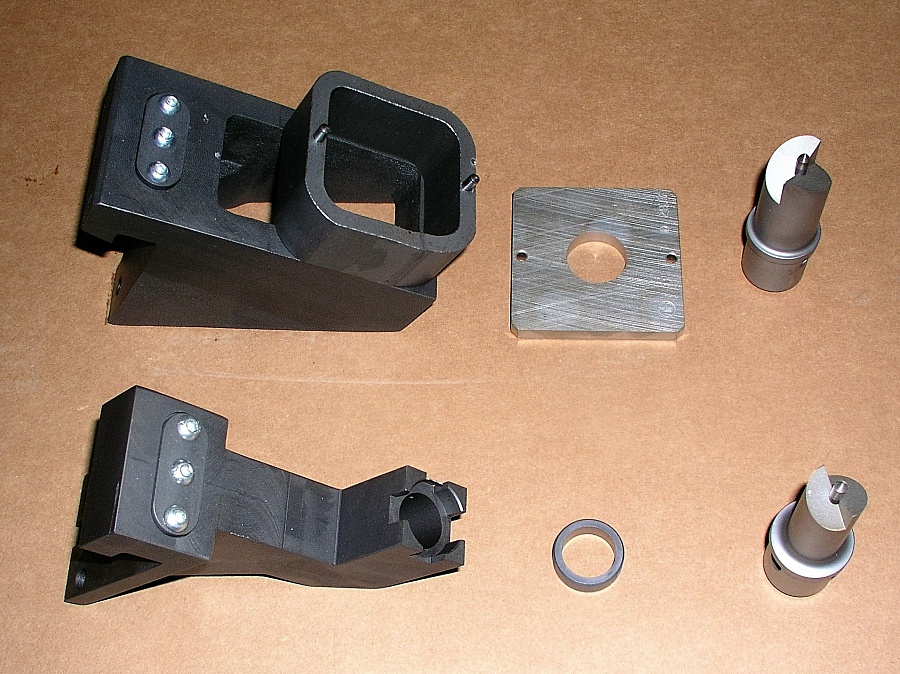

| MATRIZEN-HALTERTISCHE: (unerlässlich, Auswahl entsprechend dem Stanzdurchmesser) | |
| Matrizentisch 30: für Matrizen mit einem Durchmesser von 3 bis 22,5 mm | TPM30 |
| MATRIX TISCH 80: für Matrizen mit einem Durchmesser von 25,5 bis 60 und Quadrate bis zu 50x50 | TPM80 |
| ZUBEHÖR | |
| ROLLENSTÜTZE FÜR TÜREN (unerlässlich für große Türen) | SRP |
| Führungslineal 1m für CT2-MANUELL (zum Ausrichten von Löchern und rechteckigen Ausschnitten) | RG |
| PANEELE ZUR AUFBEWAHRUNG VON WERKZEUGEN | CRO |
| SOCKEL FÜR MANUELLE STANZMASCHINE | SRCT2 |
